Last update: 26.01.2019 (2. Variante: Bürstenarm mit Samtkissen)

Erweiterungen / Zubehör / DIY-Lösungen

Auf dieser Seite finden die Liebhaber der Okki Nokki einige Tipps und Tricks wie sie ihre Okki Nokki "tunen" können.

Im Internet habe ich im wesentlichen zwei Komponenten gefunden, mit dem man die Okki-Nokki verbessern kann. Das ist zum einen ein feststehender Bürstenarm (Kaufvariante bei eBay/eBay-Kleinanzeigen oder auch als DIY-Alternative) und zum anderen ein Plattenklemme statt des original Okki Nokki Pucks.

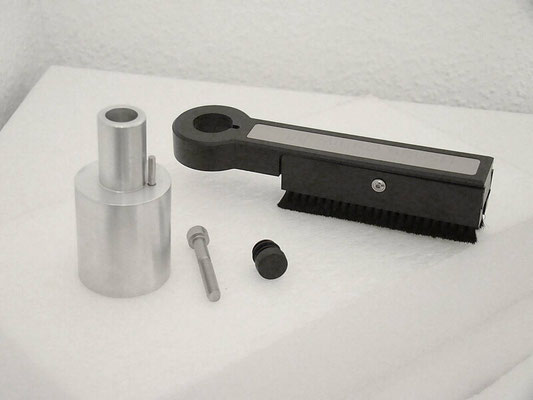

Der Bürstenarm (Kaufvariante)

Kaufvariante 145€, Dreharm mit zwei Bürsten (Stand 01/2019):

Fotos: eBay-Kleinanzeigen, Wolfgang Weiner / ebay: hififreak2015

Der Bürstenarm (DIY-Lösung)

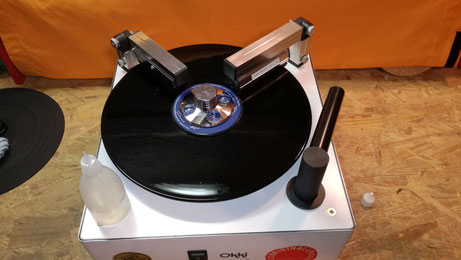

Fotos von meinen Bürstenarm - Variante 1 (Stand 01/2019):

© Fotos: 🙋 www.good-vinyl.de

Die Bauteile (Alu-Quadratrohr und Steckverbinder aus Kunststoff):

System der Firma Alter, combitech®-System | connect 23,5 mm (klick HIER)

- Alu-Quadratrohr 23,5 x 23,5 mm klick HIER  1x 11,5cm (Bürstenschiene) und 1x 3,7cm (Pfosten)

- 1x Gelenk-Verbinder: klick HIER

- 1x Flanschverbinder (Sockel zur Befestigung): klick HIER

- Lamellenstopfen (Kappe für Bürstenarm): klick HIER

Die Teile im BAUHAUS-Baumarkt (Stand 01/2019):

Ich selbst habe mir die Teile im hiesigen BAUHAUS gekauft. Die Teile sind im BAUHAUS-Online-Katalog aufgeführt (Modell-Reihe KANTOFLEX, es sind aber die original Alter-Komponenten,  können aber nur Vorort in den Filialen (Eisenwaren-Abteilung) gekauft werden. Zumindest kann man aber im BAUHAUS-Portal den Bestand im gewünschten BAUHAUS abfragen:

- Pfosten und Bürstenschiene: Alter- / Kantoflex-Alu-Quadratrohr 23,5 x 23,5 mm, 1m = 6,90€

- Gelenk: Gelenkverbinder = 2,20€ / Stk.

- Sockel: Flanschverbinder 23,5mm = 2,20€ / Stk.

- Kappe für Bürstenarm: Lamellenstopfen:  --> 0,55€ / Stk. (gibt es nur paarweise daher 1,10€)

Bürsten (Stand 01/2019):

HANNL-Bürstenpaar 29,90€ zzgl. Versand, klick HIER

oder

NESSI- Ersatzbürsten 24,95€ zzgl. Versand, klick HIER

oder

mein Alternativ-Vorschlag (diese Bürsten habe ich verwendet): bei audiophile-vinyl.de die "Bürste für Waschflüssigkeit" (Karbonfaser, Doppelreihe, Artikel-Nr. 86500) 2x 7,90€ (Stk.) zzgl. Versand 3,90€ ---> 19,70€ komplett!

Tipps für den Zusammenbau

Im Januar 2019 habe ich den Bürstenarm nachgebaut plus eigener Optimierungen (s.u.). Dazu folgende Hinweise:

1. - Das Quadratrohr aus dem BAUHAUS war als 1m-Stange verfügbar aber leider waren alle Stangen verkratzt.
      Da das Quadratrohr aus eloxiertem Aluminium ist, ist die Oberfläche relativ empfindlich. Daher habe ich nach dem Sägen
      die zwei Stücke (Sockelrohr und Bürstenrohr) mit Nass-Schleifpapier (600/800er) und einer Metallpolitur aufpoliert.

2. - Die Alfer-Kunststoff-Steckteile (Sockel und Gelenk) gehen ziemlich schwer in das Quadratrohr. Das muss man schon mit
       einem Kunststoffhammer feste drauf klopfen. Daher habe ich die Steckzapfen vor dem Zusammenbau an den vier Seiten
        und Kanten mit sehr feinem Schmirgelpapier angeschliffen. Ebenso empfehle ich die Schnittkanten des gesägten
        Quadratrohrs auch von innen zu entgraten, ansonsten könnten sich die Kunststoffzapfen verklemmen.

3. - Befestigung an der Okki Nokki: Man hat prinzipiell drei Möglichkeiten den Arm an der Okki Nokki zu befestigen:
       a) mit Kraftkleber oder Doppelklebeband festkleben
       b) ein Loch in Abdeckung bohren und mit einer Blechschraube befestigen
       c) man befestigt den Bürstenarm mit der vorhanden Gehäuse-Eckschraube der Okki Nokki (so habe ich es
        gemacht). Lässt sich die Eckschraube nicht herausschrauben (die Schraube lässt sich drehen aber sie geht nicht raus),
        dann muss man die Bodenplatte komplett abschrauben: 4x Gummifuß plus die zwei Kreuzschlitzschrauben in der
        Mitte der Bodenplatte, dann lässt sich die Bodenplatte entfernen. Mit einer Zange muss man nun in der entsprechenden
        Ecke das schwarze Kunststoffrohr mit einer Zange festhalten. Erst dann lässt sich die Eckschraube oben an der
        Abdeckung rausdrehen. Mit dieser Schraube kann man nun den Sockel des Bürstenarms festschrauben und die
        Bodenplatte wird wieder eingesetzt und festgeschraubt - fertig!

Verbesserungsmöglichkeiten

Folgende drei Optimierungen sind mir beim Zusammenbau des Bürstenarms eingefallen:

1. - Gelenkeinstellung
      Damit man die Beweglichkeit des Gelenks ohne Werkzeug regulieren kann, habe ich am Gelenk die Imbusschraube gegen
      eine Flügelschraube plus Rändelmutter ersetzt.

      Hier meine Detailfotos:

2. - Höheneinstellung

       Die Höhe des Pfostens muss an die Länge der Borsten angepasst werden. Da muss man schon mit 0,5 mm Genauigkeit
       arbeiten damit die Borsten exakt auf der Plattenoberfläche aufsitzen. Daher habe ich den Steckzapfen der Bodenplatte
       angeschleifen, sodass nun der Alu-Pfosten in der Höhe beweglich ist! Zur Justierung und Fixierung habe
      ich in den Alu-Pfosten zwei Längsnuten gefräst und mit einer Schraube plus Rändelmutter den Pfosten an der
      Bodenplatte fixiert. Das sieht nun ähnlich aus wie die Fixierung des Bürstenarms im Punkt 1.

     Hier meine Detailfotos:

© Fotos: 🙋 www.good-vinyl.de

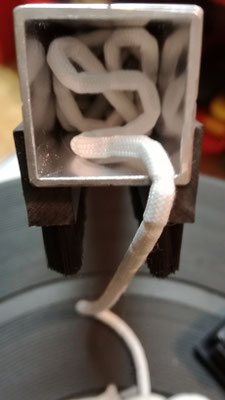

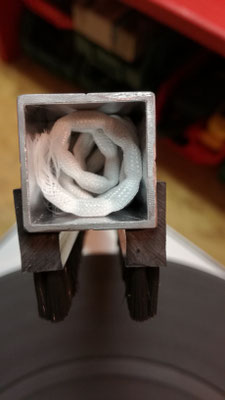

3. - Auflagekraft

       Ferner habe ich festgestellt, dass die Borsten nie ganz flächig auf der Plattenoberfläche aufliegen (dies wird u.a. durch
       den Wulst an der Einlaufrille verursacht und wenn die Pfostenhöhe nicht korrekt ist). Die Borsten liegen nur komplett
       auf, wenn der Bürstenarm leicht auf die Plattenoberfläche gedrückt wird! Daher habe ich in den Hohlraum des
       Bürstenarms (in das Quadratrohr) ein Bleiband eingelegt (gibt es im Gardinenzubehör/Deko-Laden). Das Gewicht und
       somit den Anpressdruck habe ich genau an die Festigkeit der Borsten anpassen, nicht zuviel aber auch nicht zuwenig.
       Das Gewicht habe ich bei mir auf das Gesamtgewicht von ca. 200g justiert (Arm+Gelenk+Kappe+Bürsten+Bleiband).

       Das Bleiband drückt nun die Borsten auf die Schallplatte. Daher wird nun bei der Reinigung das Bürstenarm-Gelenk
       nicht festgeschraugt (!), d.h. der Bürstenarm drückt nun mit seinem (erhöhten) Eigengewicht die Borsten auf die
       Schallplatte! Ein weiterer Vorteil: da das Gelenke nun locker ist und etwas Spiel besitzt, kann sich der Arm bei
       feinen Unebenheiten der Schallplatte (z.B. leichter Höhenschlag) anpassen.

       Hier die Detailfotos:

© Fotos: 🙋 www.good-vinyl.de

Variante 2: Bürstenarm mit Samtkissen

Jetzt habe ich noch einen zweiten Bürstenarm gebaut! Allerdings mit einer anderen Bürsten-Variante. Statt der Doppelbürste habe ich diesmal eine Samtbürste mit zusätzlichen Karbonfaserborsten montiert. Diese Bürsten gibt es seit einiger Zeit in eBay oder auch in Amazon zu kaufen (ca. 6€, Fotos s.u.).

Diese Bürste reinigt bei meiner Okki Nokki jetzt hauptsächlich die Oberfläche bzw. den oberen Teil der Rille (Hornung) und den Plattenspiegel (Auslaufbereich). Der Arm mit der Doppelbürste (s.o.) hingegen reinigt primär den inneren Teil der Tonrille.

Da das Samtkissen sehr viel Flüssigkeit wie ein Schwamm aufsaugt und nach dem Gebrauch gut austrocknen muss, habe ich die Samtbürste mit Klettband am Arm befestigt (s. Bild #5). Somit kann ich die Bürste nach dem Gebrauch einfach vom Arm abziehen und zum trocknen an einem geeigneten Ort ablegen.

Fotos von meinen 2. Bürstenarm (01/2019):

© Fotos: 🙋 www.good-vinyl.de

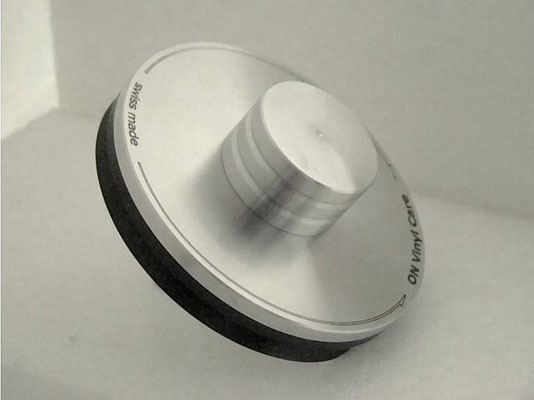

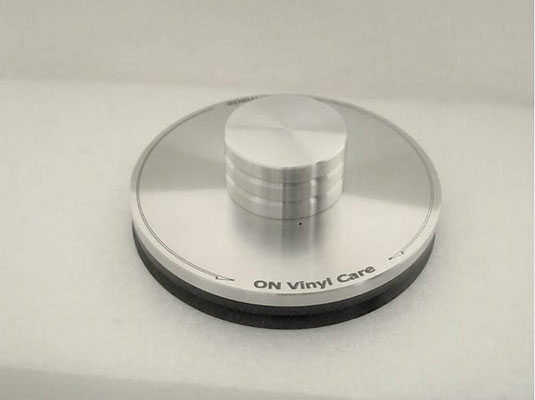

Plattenklemme (Plattengewicht)

Kaufvariante, auf eBay-Kleinanzeigen 82€: (Stand 01/2019).  Diese Plattenklemme schützt das gesamte Plattenetikett durch seine Größe und einer Gummilippe und hat den zudem den Vorteil, dass diese Plattenklemme nicht geschraubt werden muss. Die Plattenklemme wird nur aufgesetzt und durch das Eigengewicht fixiert Klemme die Platte auf dem Plattenteller der Okki Nokki. Auch bei der Absaugung verrutscht die Platte nicht.

Fotos: eBay-Kleinanzeigen, Wolfgang Weiner / ebay: hififreak2015

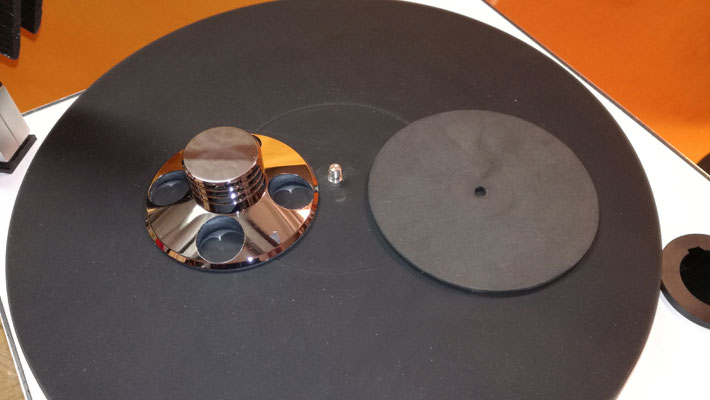

Plattenklemme mit Abdeckscheibe (meine DIY-Lösung)

Ich habe mir eine Plattenklemme (Puck) in eBay für ca. 16€ gekauft. Da diese Plattenklemme das Plattenetikett nicht komplett abdeckt (Durchmesser = 7,8 cm), habe ich mir eine "Unterlegscheibe" gebastelt. Die Scheibe ist ein ehemaliges Plattenlabel aus Kunststoff, das ich aus einer PHILIPS-LP mit Hilfe einer einer Stichsäge ausgeschnitten habe.

Die "Unterlegscheibe" hat etwas mehr als 10cm Durchmesser und deckt das Label komplett ab. Auf die Unterseite habe ich ein dünnes Moosgummi aufgeklebt. Die Plattenklemme braucht nicht angeschraubt werden, denn sie fixiert die Schallplatte durch ihr Eigengewicht (ca. 230g)!!! Auch beim Absaugen verrutscht die LP nicht. Das hat mich verblüfft, ist aber so. Somit entfällt bei mir jetzt das lästige Zuschrauben und Abschrauben des Pucks.

Hier meine Detailfotos:

© Fotos: 🙋 www.good-vinyl.de

 (Ende)
