Erst mit meiner Entlassung aus der Bundeswehr als W15ner bekam ich soviel Entlassungsgeld (ich meine es waren ca. 950 DM?!), dass ich mir davon zuerst eine Technics-Stereoanlage kaufen konnte. Mein Vater schenkte mir dazu einen DUAL 1229 Plattenspieler (ich hab' sogar noch ein Foto von damals, klick HIER).

Dann vor ca. 2 Jahren hatte ich bei einem Besuch im HiFi-Terminstudio "Luscinia Audio Components", klick HIER) die Gelegenheit ein uraltes REVOX F36 Tonbandgerät zu sehen und zu hören (Foto s.u.). Der Klang den dieses Gerät erzeugte hat mich nachhaltig beeindruckt.

Und so fing ich an mich intensiver mit den STUDER REVOX Tonbandgeräten zu beschäftigen und irgendwann war klar, dass ich mir ein B77 kaufen werde. Der Besitzer des "Luscinia HiFI-Studio" gab mir noch den Tipp doch einfach ein günstiges Gerät zu kaufen und dieses von einem REVOX-Spezialisten aufarbeiten zu lassen. Es wurden gerade in dieser Zeit ständig Geräte

Fotostrecke (A77, F36, B77, mein B77-eBay-Kauf, die geöffnetes Rückseite):

Die Schwächen

Bei der Ausstattung gibt es eigentlich nur einen Schwachpunkt. Die PAUSE-Taste hat keine Dauerfunktion (Einrastung), d.h. die PAUSE ist nur solange aktive, solange die PAUSEN-Taste gedrückt wird. Dies gestaltet die Vorbereitung einer Aufnahme (die Justierung des Aufnahmepegels) etwas umständlich. Es gibt aber Anbieter in Deutschland, die eine Erweiterungsplatine entwickelt haben und diese in ihrem B77-Zubehörangebot anbieten (Stichwort: "PAUSEN-Platine").

Eine zweite Schwäche und das war's auch schon, sind die altersbedingten Ausfälle der Technik (z.B.  Zählwerkriemen, Andruckrolle, Trimmpotis, Entstörkondensatoren und die Beschichtung der Gehäuseoberfläche (mehr dz. s.u. im Kapitel "Gebrauchte B77 - Was man wissen sollte ..."). Allerdings sind das alles Schäden, die erst nach Jahrzehnten(!) auftreten können (nicht unbedingt müssen) - aber welches Tonbandmodell hat keine Ausfälle nach über 45 Jahren Lebensdauer?

Grundsätzlich gilt beim B77, wie auch bei allen Tonbandgeräten, die Tonköpfe und auch die Bandführung sollten regelmäßig  gereinigt werden: „Putzen vorm benutzen!“ . Pflegsets gibt es z.B. bei Premium-HiFi, klick HIER oder DIY: einfach ein Wattestäbchen mit Isopropylalkohol (2-Propanol) oder Reinigungsbenzin benutzen.

B77 Geräteversionen: "MK I" und "MK II" (1977-1998)

(MK = Mark = Modellreihe)

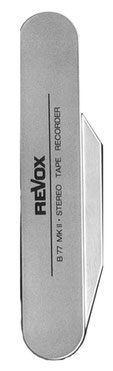

Im Laufe seiner Produktionsjahre von 1977 - 1988 wurde das Modell weiterentwickelt und in verschiedenen Modellvarianten  und Ausstattungsvarianten angeboten. Um welche Baureihe es sich handelt erkennt man an der Bezeichnung "B77 MK I" (1977 - 1980) und "B77 MK II" (1980-1998). Die Version (MK I oder MK II) steht übrigens vorne auf der Tonkopfabdeckung und die Tonkopfspuren (2-/4-Spur) steht hinten am Stromanschluss-Panel auf einem silbernen Aufkleber.

Die wichtigsten Ausstattungsvarianten waren die Anzahl der Tonspur (2- oder 4-Spur), die Geschwindigkeit (super low speed, low speed und high speed), mit und ohne Dolby, eine optionale DIA-Steuerung (DIA) und eine kabelgebundenen Fernbedienung. Insgesamt wurde das B77 in ca. 60 Modell-Varianten verkauft (Details zu dem Modell-Varianten: klick HIER).

Wenn man ein altes B77 kauft, dass bisher weder gewartet noch revidiert wurde, dann wird man mit aller höchster Wahrscheinlichkeit mit Funktionsfehlern bzw. Schwachstellen konfrontiert:

• möglicherweise spielt das Gerät nicht ab oder man kann keine Aufnahmen damit machen.
• vermutlich geht das Zählwerk nicht
• nach langer Standzeit kann es beim Einschalten passieren, dass es plötzlich starker Qualm aus den Gehäuseschlitzen
  kommt und es fängt an ordentlich zu stinken
• meist ist die Gehäuse-Beschichtung in einem schlechten Zustand (fleckig, klebrig, verkratzt, ausgebleicht)
• eventuell gibt es Gleichlaufprobleme bei der Wiedergabe

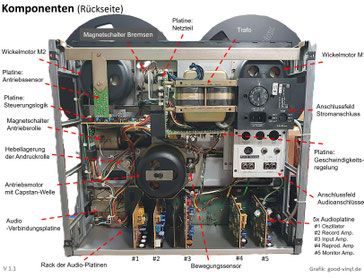

Die Ursache sind altersbedingte Schäden an diversen Bauteilen, hauptsächlich bei den Platinen, respektive an einzelnen elektronischen Bauteilen. Für diejenigen Leser die sich mit Elektronik und Mechanik etwas auskennen, hier eine Beschreibung der o.g. Fehlerursachen:

Trimmer defekt: Zuerst sollte man sich sehr genau alle Trimmer (Potis auf den Platinen) inspizieren. Ich empfehle das mit einer Lupe zu machen. Hier hat sich höchstwahrscheinlich der mittige Abgreifer (Stellglied) verzogen und hat keinen Kontakt mehr. Das betrifft die Oszillator-Platine, die Aufnahme - und die Wiedergabe-Platine und die Platine für die Geschwindigkeits-Regelung.

Enstörkondensatoren ("Rifa"):

Es gibt mehrere Enstörkondensatoren (Elektrolytkondensatoren), die entweder schon aufgeplatzt sind oder wenn noch nicht passiert, dann kann das aber jederzeit passieren (daher werden diese Kondensatoren im Fachjargon als "Knallfrösche" bezeichnet). Das Aufplatzen erzeugt starken Geruch und das B77 fängt an heftig zu qualmen - Achtung: Brandgefahr! Daher die allgemeine Empfehlung: unbedingt diese Kondensatoren austauschen!

Bandzählwerk:

Das Bandzählwerk wird mit zwei Riemen angetrieben. Der lange schwarze Riemen der von der Achse des Wickelteller angetrieben wird ist entweder ausgeleiert oder evtl. sogar gerissen.

Gehäuse:

Das Gehäuse ist mit einer speziellen kunststoffartigen Beschichtung lackiert und diese muss bei fast allen Geräten im Alter erneuert werden. Es handelt sich dabei um eine "NEXTEL SUEDE-COATING  3101, dark antrazit B21";  (klick HIER oder HIER).

(Tipp: im Internet gibt es mehrere Anbieter, die eine Neubeschichtung anbieten.)

Gleichlaufprobleme:

Können ggf. auftreten, wenn die Gummibeschichtung von der alten Andruckrolle ausgehärtet ist. Durch Alterung wird der Gummi hart und spröde.

Typische Anzeigen aus KLEINANZEIGEN oder eBay zu B77-Geräten (Beispiele aus 08/2025):

Erwirbt man ein altes B77, das zwischenzeitlich weder gewartet noch revidiert wurde, dann sollten die hier vorgestellten  Revisionsarbeiten in Betracht gezogen werden (Anm.: nicht alle hier aufgeführten Dinge sind unbedingt notwendig, das muss je nach Gerätezustand im Einzelfall entschieden werden). Diese Revisionsarbeiten können teilweise nur von Spezialisten mit entsprechendem Equipment ausgeführt werden (z.B. das Einmessen). Das "SERVICE MANUAL" und die Schaltungssammlung ("SET OF SCHEMATICS") ist für diese Arbeiten obligatorisch (s. dz. ganz unten die Downloads auf meiner Seite "REVOX B77" .

Generell:

Auf jeden Fall ratsam ist eine Reinigung von außen (Gehäuse, Frontblenden, Wickelteller, Bedienelemente, Tonköpfe, Bandführungen) und die Reinigung des gesamte Innenraums (inkl. der Platinen).

Elektrotechnik/Elektronik

„Drehst Du an dem Trimmer, dann wird die Sache nur noch schlimmer!“

- Kontrolle der Verkabelung (Kabelbinder, Scheuerstellen, Kabelisolierung)

- Anschluss-Board überprüfen, reinigen, Kontakte reinigen

- Trafo und Verkabelung kontrollieren

- Sicherungen überprüfen ggf. erneuern (Sicherung am Stromanschluss-Panel und zwei Stk. auf der Netzteilplatine)

- Netzteil-Platine revidieren und danach Versorgungsspannungen überprüfen

  (vor dieser Arbeit die Platinen entfernen, sonst könnten bei fehlerhaften Versorgungsspannungen die Platinen

   beschädigt werden)

- unbedingt alle Enstörkondensatoren (Rifa-/Elektrolytkondensatoren) erneuern

- Kondensatoren des Capstan-Motor bei Bedarf austauschen

- Platinenstecker, Steckverbinder kontrollieren, Kontakte reinigen

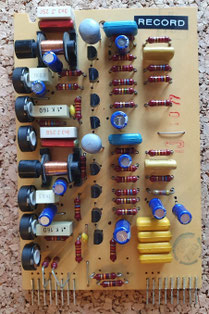

- je nach Bedarf und Zustand die 5 Audio-Platinen revidieren, d.h. Trimmer und Schaltrelais austauschen, diverse
   Kondensatoren Transistoren, Dioden, ICs ersetzen

- ebenso die Platine der Steuerlogik und Geschwindigkeitskontrolle (Captan Speed Control Board) prüfen

- Interconnection Board: Leiterbahnen reinigen, ggf. Kontakte neu verlöten,

- Potis und Schalter der Bedienfront überprüfen, ggf. reinigen oder bei Bedarf erneuern

- B77 MK II: Speed Control überprüfen

- Tonköpfe/Tonkopfbereich entmagnetisieren

- elektrische Sicherheit überprüfen (VDE 0701/0702)

- abschließender Funktionstest (Spulen, Wiedergabe, Aufnahme, Hinterband, Umschaltungen, Kopfhörer)

- Einmessen/Justage: nach der Elektronik-Revision muss das Gerät audio-technisch neu eingemessen werden

   (z.B. Gleichlauf, Ruhestrom, Vormagnetisierung (BIAS), Frequenzgang, Klirrfaktor, VU-Meter-Level)

  Das betrifft die Einstellung des Oszillators, die Aufnahme- und Wiedergabeplatine und die Monitor-Platine

Wartungen, Revisionen, Reparaturen, Ersatzteile und Zubehör.

Hier beispielhaft eine Kollektion (ich erhebe keinen Anspruch auf Vollständigkeit) über Firmen in alphabetischer Reihenfolge. Diese Service-Firmen/-Anbieter oder -Händler habe ich im Laufe meiner Revox-B77-Recherchen im Internet gefunden:

- Black Reel: www.blackreel.de

- Bosch-Trading: www.bosch-trading.de

- Electronic Concept (Schweiz): www.electronic-concept.com

- HEROMS: www.heroms.com

- Nagravox (Australien): https://nagravox.com/

- PIEVOX: https://pievox.de

- PREMIUM-HiFi: www.premium-hifi.com/service-bei-premium-hifi

- REVOX Deutschland: https://revox.com/de/ (führen auch Reparaturen aus!)

 -REVOXman: www.revoxman.net

- revox.name: www.revox.name

- ricardo (schweiz): www.ricardo.ch/de/s/Revox%20B77/

- SELECT-HiFi:  www.selected-hifi.de/revox-bandmaschinen

- Techtrader (Schweiz): www.techtrader.ch

- Thomann (Tonbänder, Spulen): www.thomann.de

- Tonspezialist: https://tonspezialist.com

- Tonbandgeräte-Werkstatt Sittinger: www.tonbandgeraetewerkstatt.sittingers.com

- Walter Tengelmann (REVOX B77 und PR99): www.tegelmann-online.de

Hinweis: falls jemand noch andere Anbieter kennt, dann bitte gerne bei mir melden: → Kontaktformular.

Hier eine Auswahl einiger User-Portale und Info-Pages, die viele Informationen zu REVOX, REVOX B77 oder auch generell zu Tonbandgeräten zur Verfügung stellen:

- Arbeitsgemeinschaft (Chefredakteur Gert Redlich) "Tonbandmuseum": www.tonbandmuseum.info

- Anonym "Reel-To-Reel" : www.reeltoreel.de/Revox/

- Bandmaschinen-Seite: https://bandmaschinenseite.de

- Eintrag auf Wikipedia: B77

- Alfred M. auf good-vinyl.de: www.good-vinyl.de/hifi/revox-b77/

- Andreas Schöning's Seite "Analog-Fan": www.analogfan.de bzw. REVOX B77-Teil-1, Teil-2 und Teil-3

- Bruno Probst "Revoxsammler" (Schweiz): www.revoxsammler.ch

- Christoph Rose's "STUDER und REVOX": www.studerundrevox.de

- Ulrich Theimann: www.theimann.com/Analog/Revox.html

Hinweis: falls jemand noch weitere interessante Homepages kennt, dann bitte gerne bei mir melden: → Kontaktformular.
